产品规格确认书

一、Features ( 产品特性 )

★ 四个按键: [ MODE ]. [ SET ]. [ RESET ]. [ RECOVERY ]

★ Bonding选择多种LCD: 单排﹐双排

★ Bonding组合搭配选择不同数据；主要功能包括：时间、速度、次数、距离、心率、卡路里、轮径选择、卡路里计算公式选择、公英制选择、倒计.

★ 适用：踏步机、健身车、划船器等多种健身仪表；主要分为计数类和计速类产品。

二、I/O Mapping ( 脚位映射 )

A.   计次类

默认选项：上电后默认为SCAN模式; 4分钟自动关机; 唤醒不清零; 自动扫描心率;

B.   计速类

默认选项：上电后默认为SCAN模式; 4分钟自动关机; 唤醒不清零; 自动扫描心率;

三、Operation Function ( 功能说明 )

按键功能

各模式功能:

1.SCAN：

功能扫描（每六秒扫描一个功能，被扫描到的功能符号闪动）；

2.TIME：

记录运动时间（未设置时上数，当此功能被设置后执行倒数直至0后发出报警声BiBi 每秒2次15次，并可继续上数）；

3.SP(SPEED)：

显示当时运动时的速度（此功能不可设置）；

4.CNT(COUNT)：

记录运动时侦测到的感应数（未设置时上数，当此功能被设置后执行倒数直至0后发出警报声BiBi每秒2次15次，并可继续上数）；

5.T.C：

在不断电情况下累计所有运动时的CNT值；（此功能不可设置）；

6.DIST：

累计当时运动时所行进的路程；（未设置时上数，当此功能被设置后执行倒数直至0后发出警报声BiBi每秒2次15次，并可继续上数）；

7.ODO：

在不断电情况下累计所有运动时行进的DIST值；（此功能不可设置）；

8.RPM：

显示当时运动时侦测到的运动幅度（此功能不可设置）；

9.CAL：

记录运动时所消耗的热量值（未设置时上数，当此功能被设置后执行倒数直至0后发出警报声BiBi每秒2次15次，并可继续上数）；

10.PULSE：

显示侦测到的心跳脉率（未设置时显示当时及时值；设置后当侦测到的数值高于设置值+5以上时该数值闪动并发出报警声BiBiBiBi,直至该数值进入设置值+5范围内即正常显示);

11.STOP：

此符号在没有感应信号送入时显示，送入感应信号后即消失；

12.K：此符号为公里符号；在设置为公里时 SPEED、DIST、ODO此三项功能都需显示此符号；

13.M：此符号为英里符号；在设置为英里时 SPEED、DIST、ODO此三项功能都需显示此符号；

功能流程:

SPEED默认显示顺序:

通电开机全显示+蜂鸣声2秒,进入SCAN模式,每6秒按照

单排：TIME—SP—DIST—ODO—CAL—PULSE切换模式.

双排：TIME—DIST—CAL—ODO—PULSE切换模式SP为上排显示

S7=1时显示顺序：

单排：SP—DIST—TIME—ODO—CAL—PULSE切换模式.

双排：DIST—TIME—CAL—ODO—PULSE切换模式SP为上排显示

COUNT默认显示顺序:

通电开机全显示+蜂鸣声2秒,进入SCAN模式,每6秒在按照

单排：TIME—CNT—T.C—RPM—CAL—PULSE切换模式.

双排：TIME—T.C—CAL—RPM—PULSE切换模式. —CNT为上排显示

S11=1时显示顺序：

单排：CNT—T.C—TIME—RPM—CAL—PULSE切换模式.

双排：T.C—TIME—CAL—RPM—PULSE切换模式. —CNT为上排显示

在SCAN任一模式下按MODE键即可退出SCAN状态，并进入当时的显示功能图面。退出SCAN模式后即可用SET和RESET键对TIME、DIST、CAL、PULSE和COUNT进行设置。

14.心跳恢复功能:

在有心跳信号进入的情况,按RECOVERY进入心跳恢复.启动心跳恢复后进入60秒倒计时,但倒数之零后显示结果,在心跳恢复过程中如果6秒钟无信号进入,则显示E-6.

心跳恢复显示对照表

功能计算公式:

Speed（公制）：轮径*3.1416*2.54*3600/100000=速度KM/H(60RPM时）

Speed（英制）：轮径*3.1416*2.54*3600/100000/1.6=速度ML/H(60RPM时）

DIST: 速度*时间=距离KM(ML)

CAL: （SPEED)速度*CAL参数/60=卡路里（每秒消耗值）

CAL：（COUNT) COUNT*CAL参数=卡路里（每次消耗值）

每秒钟给入的信号不能超过15个，脉宽必须大于5ms。

备注:实际具体功能以实际样品为准.

功能值范围:

四、  LCD Photo (LCD显示)

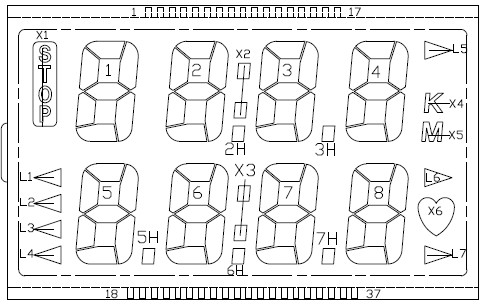

单排显示

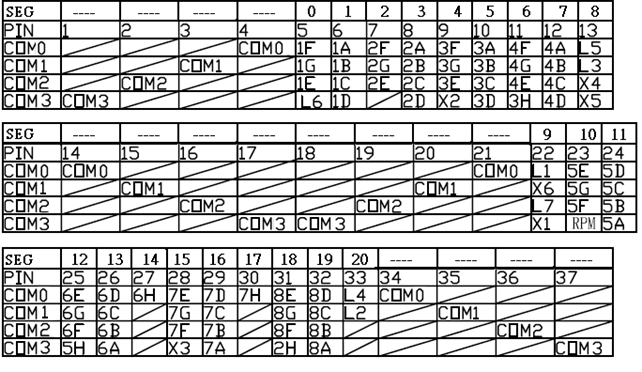

LCD真值表

注：“RPM”“ODO”图标共享真值表。

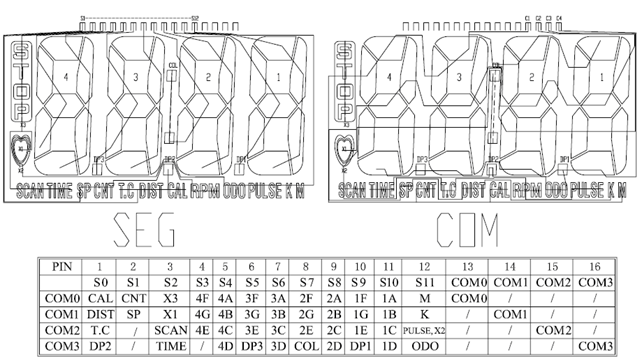

双排显示

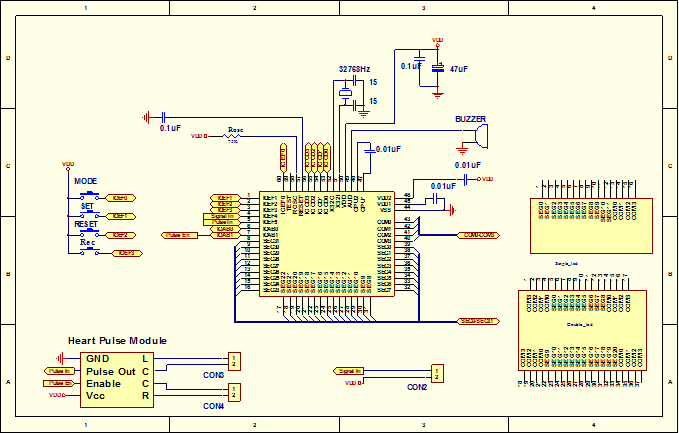

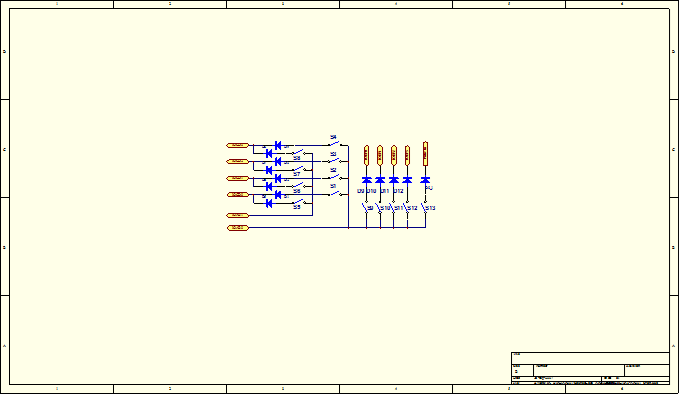

五、Application Circuit ( 应用线路图 )

注﹕晶振宜选用高精度,位置需尽量靠近IC.

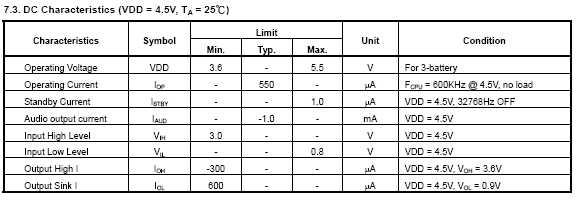

六. Electrical Specification(电气特性)

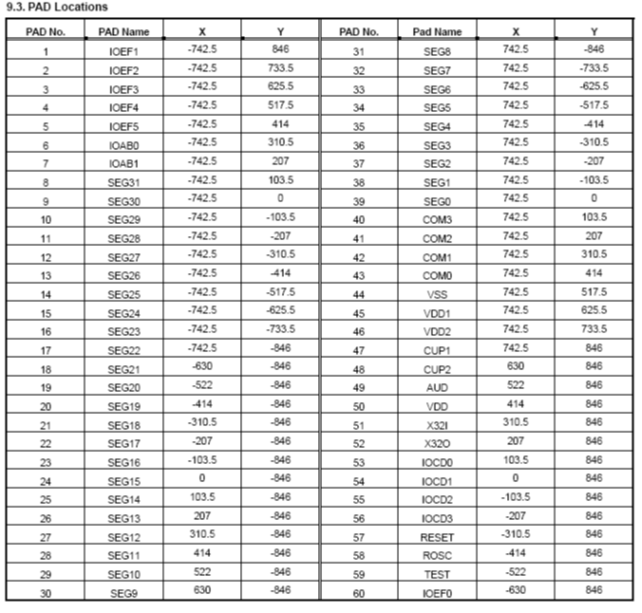

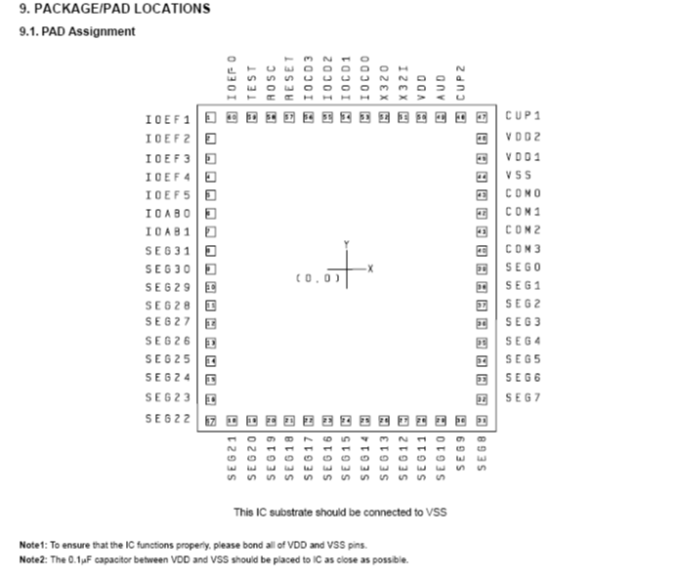

七. PAD Assignment ( 绑定脚位图 )
